XGN15-12(F)、 XGN15-12(F.R) 箱式固定交流金屬封閉開關設備(以下簡稱 “開關設備”)，用于額定電壓12kV、 額定電流630A及以下的環網供電或幅射型供電系統中，尤其適合裝入預裝式變電站作為電力系統的控制和保護。本產品內裝絕緣外殼的FLN36-12D甩六氟化硫負荷開關或FLRN36-12D型負荷開關一熔斷器組合電器，具有體積小、重量輕、操作簡便、操作力輕、聯鎖可靠、免維護等特點，是城市電網改造和建設需要的新一代高壓開關設備。
本產品符合： GB3906《3～35kV交流僉屬封閉開關設備》、GB/T11022《高壓開關設備和控制設備標準的共用技術要求》，IEC60298《額定電壓1kV以上50kV及以下交流僉屬封閉開關設備和控制設備》， DL/T404《戶內交流高壓開關招訂貨技術條件》標準。

二.型號及其含義

三.正常使用條件下
3.1 周?chē)諝鉁囟龋?-15℃～+40'C;
3.2 海拔高度：1000m及以下；
3.3 濕度條件：
日平均值不人于95%,水蒸氣壓力日平均值不超2.2kPa;
月平均值不人于90%,水蒸氣壓力月平均值不超1.8kPa.
3.4 地震烈度：不超過8度；
3.5 沒有腐蝕性或可燃性氣體等明顯污染的場所。
注：超出上述正常使用條件時，用戶可與本公司協商。

三.結構

開關設備由柜體、主開關(SF6負荷開關或組合電器)、接 地開關、儀表室、母線及其它電器元器件和輔助元件組成。

柜體由敷鋁鋅鋼板經模數化成形組裝而成。柜背后設有泄 壓通道，在出現內部故障時保護操作人員。

母線室的母線覆合絕緣，直接連接在負荷開關的接線端子 上。三相母線按縱向排列，使得開關設備左右可任意擴展，極 易變換其布局。

儀表室位于開關設備的上部，室內可裝設電流表、電壓表、 指示燈以及電動操作機構等。

四.主要技術參數

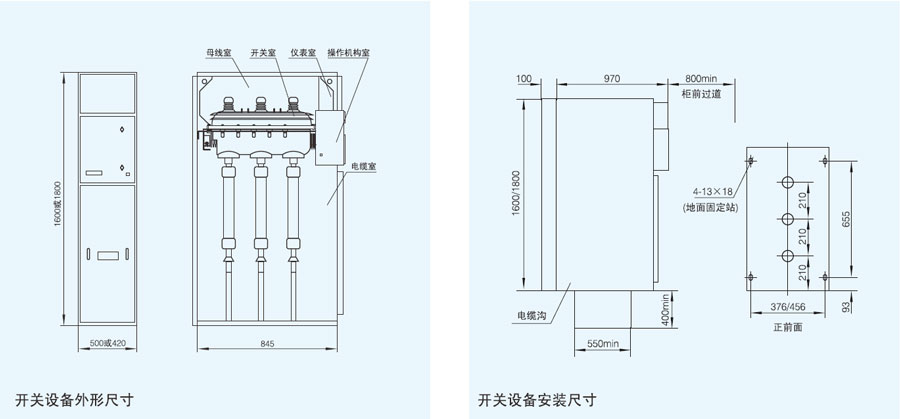

五.外形安裝尺寸
